原边控制高精度恒流PWM控制器-可替换OB2535
发表于:2019-11-08

  M5835是一款高性能离线式PWM控制器,主要用于中小功率AC/DC充电器和适配器、电源ic中它工作于原边采样和调节,可省除极间光耦和TL431。


  在恒流控制时,其电流和输出功率的设定可由CS脚上的电流取样电阻Rs来调节;在恒压控制时,利用混合工作模式可以获得高效率和高性能。另外,利用内部的导线压降补偿功能可以得到良好的负载调整特性。在恒流模式重负载工作条件下,器件工作在PFM模式,中负载和轻负载,器件可工作在PWM模式和降频模式。

  具有电源软启动控制和多种带自动恢复的有效保护,它包含逐周期电流限制,VDD过压保护,VDD箝位和欠压保护等。另外,M5835还有优良的EMI性能和频率抖动控制特性。在恒流控制时,其电流和输出功率的设定可由CS脚上的电流取样电阻Rs来调节;在恒压控制时,利用混合工作模式可以获得高效率和高性能。另外,利用内部的导线压降补偿功能可以得到良好的负载调整特性。在恒流模式重负载工作条件下,器件工作在PFM模式,中负载和轻负载,器件可工作在PWM模式和降频模式。

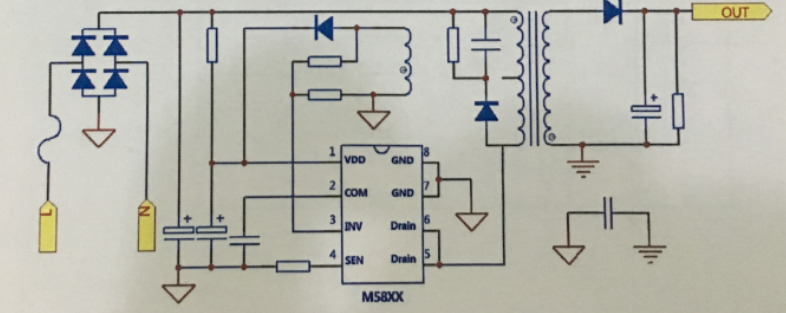

  可应用于:

▲CC/CV电池充电器  ▲手机/无绳电话充电器  ▲数码相机充电器  ▲PDA充电器

▲小功率电源ic适配器  ▲液晶显示器辅助电源ic  ▲线性电源ic替代  LED电源ic

▲单相智能电表


  特点:

1.全电压范围内,恒压调节精度误差<5%,恒流调节精度误差<5%

原边采样和调节,无需光耦和TL431

可编程CV和CC调节

可设定恒流和输出功率

内置原边反馈恒流控制


2.内置自适应峰值电流调节

内置原边变压器电感补偿

可外部调整的输出线压降补偿

开机软启动

内置MOS开关管

内置前沿消隐电路(LEB)


3.可逐周期电流限制

带有回差的欠压锁定(UVLO)

VDD过压保护(OVP)

VDD箝位功能
