目前随着疫情的发展，在进出小区，公共场所等地方，都需要用到手持式红外测温仪. 手持式红外测温仪可以实现非接触近距离测量人体的温度，非常方便用于临时快速的体温测量，因此，测温仪所需要用到的运算放大器、模拟开关等部件也成了产业链的关注重点。

　　深圳市茂捷半导体有限公司创建于2013年，是一家专业从事纯模拟电路和数模混合集成电路设计的 IC设计公司，旗下产品线跟红外测温仪、医疗设备等产品具有非常高的匹配度，包括运算放大器，比较器，模拟开关，LDO 等产品。

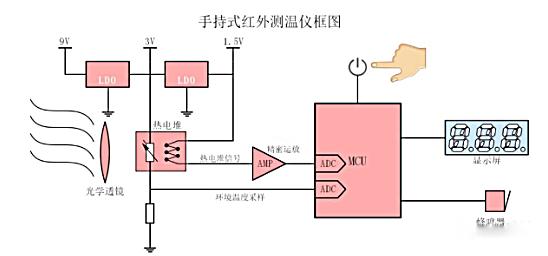

　　使用模拟热电堆探头的手持式红外测温仪原理框图如下：

　　上图中，以电池采用9V为例，先通过一个高压LDO把电池电压转为 3V，供整个系统使用，包括为 MCU，背光灯，运放 等器件供电，然后再用一个低功耗LDO 从 3V 降为 1.5V，这样做的目的是给热电堆提供一个参考电压，让整个测量温度范围可以扩大。为了在不同的环境温度下能够计算正确，MCU 还必须要读取当前的环境温度，实现方式是通过读取热电堆内部的 NTC 电阻与固定 100kΩ 电阻分压的电压点来计算的。

　　由于热电堆的输出电阻较高，因此运放部分的拓扑宜采用同相放大器，放大倍数大概需要 100倍以上，需要预留低通滤波以降低输出噪声，为了尽量提高温度的分辨率，要求运放的 1/f 噪声小于5uVpp，同时直流失调电压小于 10uV，电路中的运放是一款自稳零零漂运放，具有超低的失调电压，非常适合用于 DC 或者 低频信号放大，其主要参数如下：

　　◆ 宽工作电压范围：2.5V——5.5V；

　　◆ 超低失调电压：典型值 1uV，最大值 5uV；

　　◆ 超低温度漂移：典型值 5nV/°C，最大值 50nV/°C；

　　◆ 超低输入偏置电流：50pA；

　　◆ 单位增益带宽：4.5MHz；

　　◆ 静态电流：640uA 每通道；

　　◆ 0.01Hz——10Hz 噪声：0.75uVpp。

　　深圳市茂捷半导体有限公司还提供性能出色的高压 LDO 和低压 LDO主要特点是：

　　◆ 宽输入电压范围：2.5V——36V，适用于常见的 9V 电池输入；

　　◆ 输出电流持续：150mA；

　　◆ 超低静态电流：2.5uA；

　　◆ 低压差：10mV/mA；

　　◆ 超高 PSRR：54dB@1KHz；

　　◆ 输出电压精度可选：1% 或者 2.5%；

　　◆ 多种固定输出电压可选，有 SOT-23，SOT-89-3，SOT-23-5 封装可选。

　　主要特点是：

　　◆ 宽输入电压范围：1.7V——7.5V，支持 4 节干电池输入；

　　◆ 内部最大输出限流点：>500mA；

　　◆ 超低静态电流：20uA；

　　◆ 超低压差：1mV/mA；

　　◆ 高 PSRR：70dB@1KHz；

　　◆ 输出电压精度可选：1% 或者 2.5%；

　　◆ 多种固定输出电压可选，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封装可选。

　　此外，深圳市茂捷半导体有限公司产品在指夹血氧仪上也有应用。家庭使用的便携式指夹血氧仪灵活度高，能够在无创伤的基础上快速测量人体的血氧饱和百分比(SpO2)，还有脉搏频率，受到了市场的广泛好评，持续畅销。

　　基于血液中的血红蛋白对红光和红外线有不同的吸收能力，含氧血红蛋白(HbO2)与还原血红蛋白(Hb)相比，Hb吸收的红光较多，红外线较少。HbO2则相反，吸收的红光较少，红外线较多。红光和红外线LED灯在结构上紧挨着，这样方便在手指的单一位置透光。光线从手指的一面穿透到另一面，被光敏二极管接收后，产生对应比例的电压。

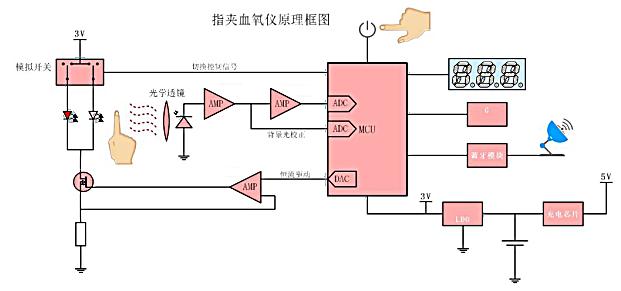

典型的便携式指夹血氧仪原理框图如下：

　　上图中，模拟开关用于切换红光 LED 和 红外线 LED 灯，它们分时复用并且调制有一定的频率，运放配合 MCU 内部的 DAC 产生恒流输出的信号，因为LED灯恒流工作可以获得比较稳定的波长，发射电流常常达到数十mA，所以要求模拟开关的导通电阻最好小于 1Ω，导通电阻为 0.6Ω，满足应用要求。

　　在光敏接收管侧，运放用于实现光电转换，这就要求运放的输入偏置电流 Ib 是 pA 级别的，另外运放的带宽需要 5MHz 以上以满足快速反应，低噪声系列的运放能够更好的提高系统的分辨率。在电源拓扑上，一种是用两节干电池(3V)然后升压到 5V 再降压给系统各电路使用，另外一种带有锂电池，可以循环充电使用，低功耗 LDO均适合这两种拓扑系统。

　　低噪声运放的主要参数如下：

　　◆ 宽工作电压范围：2.5V——5.5V；

　　◆ 低失调电压：典型值 0.7mV，最大值 3mV；

　　◆ 低温度漂移：典型值 2uV/°C；

　　◆ 低输入偏置电流：1pA；

　　◆ 单位增益带宽：7MHz；

　　◆ 静态电流：600uA 每通道；

　　◆ 噪声系数：11nV/√Hz。

　　模拟开关 的主要参数如下：

　　◆ 宽输入电压范围：1.8V——5.5V；

　　◆ 导通电阻值：0.6Ω，最大 1Ω；

　　◆ 输出电流持续：500mA；

　　◆ -3dB 带宽：30MHz；

　　◆ 静态电流：小于 1uA；

　　◆ 有MSOP-10，TDFN-3*3-10L 封装可选。

　　低功耗LDO的主要参数如下：

　　◆ 宽输入电压范围：1.7V——7.5V，支持 4 节干电池输入；

　　◆ 内部最大输出限流点：>500mA；

　　◆ 超低静态电流：20uA；

　　◆ 超低压差：1mV/mA；

　　◆ 超高 PSRR：70dB@1KHz；

　　◆ 输出电压精度可选：1% 或者 2.5%；

　　◆ 多种固定输出电压可选，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封装可选。
